板框式壓濾機圖片。板框壓濾機有手動壓緊、機械壓緊和液壓壓緊三種形式。手動壓緊是螺旋千斤頂推動壓緊板壓緊;機械壓緊是電動機配H型減速箱，經機架傳動部件推動壓緊板壓緊;液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。兩橫梁把止推板和壓緊裝置連在一起構成機架，機架上壓緊板與壓緊裝置餃接，在止推板和壓緊板之間依次交替排列著濾板和濾框，濾板和濾框之間夾著過濾介質;壓緊裝置推動壓緊板，將所有濾板和濾框壓緊在機架中，達到額定壓緊力后，即可進行過濾。懸浮液從止推板上的進料孔進入各濾室(濾框與相鄰濾板構成濾室)，固體顆粒被過濾介質截留在濾室內，濾液則透過介質，由出液孔排出機外。

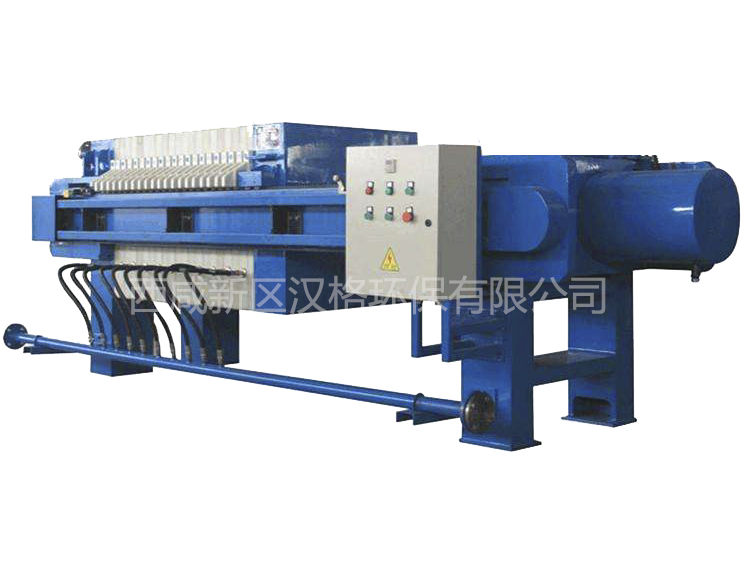

板框式壓濾機圖片

　　影響壓濾機過濾效果的有壓濾機的濾布，壓濾機的濾板，除此之外，還有一個不可以忽視的因素就是壓濾機中間的過濾介質。很多人都會忽視這一點。其實不然，如果壓濾機單單是靠的濾布和濾板來過濾的話，壓濾機自身再工作的時候就要給過濾液增加壓力的，而且過濾液也會給壓濾機的濾板和濾布一個壓力，這樣強大的壓力別說是想要濾板濾布能完成過濾天任務了，肯定要被這強大的壓濾機給壓的變形，濾布破裂。

　　再過濾的時候其實真正負責過濾的成分是過濾介質，濾板支撐濾布，濾布的作用從專業的角度來講確切的說應該是用來把濾餅和濾布分離開的裝置。過濾介質是可以自己隨意的更換添加的，但是究竟該選擇什么樣的過濾介質才能讓壓濾機發揮強大的過濾效果呢?再選擇合適的過濾介質之前，我們先要知道我們的過濾液是什么樣的，具有什么樣的屬性。過濾液的固體和液態都是以什么形式為主的。

　　過濾液里的固體部分究竟是什么材質的，大小是多少，密度是多少，其化學性質是什么樣的，是酸性呢，還是顯得堿性。這些是我們必須搞清楚的。我們的原則是，過濾介質的密度一定要比濾液中固態物體的密度要大，而且過濾介質中的介質一定不能和過濾液發生化學反應，并且要耐得住過濾液的高溫。

　　板框壓濾機為什么要用液壓壓力?

　　板框壓濾機液壓式壓力系統產生的壓力更能滿足設備的需要。板框壓濾機壓濾機如果要保證其正常的工作，就需要過濾室保持密閉高壓的環境，板框壓濾機產生這一個必要條件的就是必須要有一個強大的壓力，板框壓濾機而壓濾機以前的兩種形式壓力(既人力式壓力和機械式壓力)板框壓濾機高時也只能達到78兆帕，而液壓式壓力產生壓力范圍一下提高了幾十兆帕，板框壓濾機大了滿足壓濾機開始發展的需要。它為壓濾機大規模化鋪平了道路。

　　板框壓濾機液壓式壓力系統更加容易控制。液壓式壓力系統采用了全路段監控的作用，在液壓油的每一個關鍵部位都設計了監控、檢測的控制器，板框壓濾機這些控制器可以很好了將壓力時時刻刻轉化成電子信號，板框壓濾機這樣就可以試想設備上微機控制系統與液壓壓力系統之間的互換與交流，板框壓濾機從而達到了液壓系統的容易控制。這也就為液壓壓濾機智能化、板框壓濾機自動化創造了必要條件，為壓濾機未來的發展提供了立足點。

　　板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔。板框兩側各有把手支撐托在橫梁上，由壓緊裝置壓緊板。過濾完畢，可通過清洗滌誰洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機寫出濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。

　　1.濾液流出的方式分明流和暗流。

　　明流過濾：濾液從每塊濾板上的出夜空直接濾機流出的為明流式。

　　暗流過濾：所有的濾液會合起來流出的方式是暗流式。濾液收集是封閉的。

　　板框式壓濾機主要應用于高粘度物料、不易卸餅的物料。板框式壓濾機的壓濾機方式有手動、液壓、機械等。濾板拉開形式只有手動。

　　板框式壓濾機的型號：320型、450型、630型、870型、1000型、1250型。

　　過濾面積：1平方到160平方;應用于：水玻璃、糖漿、果醬、食品等。

　　2.板框式壓濾機的優缺點

　　板框壓濾機的不足之處在于，濾框給料口容易堵塞，濾餅不易取出，不能連續運行，處理量小，工作壓力低，普通材質方板不耐壓、易破板，濾布消耗大，板框很難做到無人值守，濾布常常需要人工清理。

　　板框式壓濾機的優點是：結構較簡單，操作容易，運行穩定，保養方便;過濾面積選擇范圍靈活，占地少;對物料適應性強，適用于各種中小型污泥脫水處理的場合。
